LC-800 液晶溶接面（MP帽取付タイプ） MP帽取付タイプ

LC-800 液晶溶接面（MP帽取付タイプ）

溶接作業用液晶溶接面・液晶カートリッジ

ヘッドギアタイプ

アーク光などの眩しい光に液晶シャッターが反応し、瞬時に自動遮光。
通常は視界が明るく、溶接面を装着したまま作業状態の確認ができます。

製品WHD(mm)	レンズ：W110×H90 (mm)
質量	470g
フレームカラー	ブラック×ブルー
遮光度番号	3.5→5～13
適合規格	ANSI（Z87.1） EN（CE）
販売価格	35,640円（税込）

UVカット
ヘルメット取付式
MP型

製品特長

アーク光などの眩しい光に液晶シャッターが反応し、瞬時に自動遮光。
通常は視界が明るく、溶接面を装着したまま作業状態の確認ができます。

液晶溶接面の特長

溶接時のアーク光を自動感知し、
液晶シャッターで有害光線を自動遮光。

遮光反応時間：0.00004秒以下。
シャッタークローズ時の遮光度番号を5-13まで調整可能。

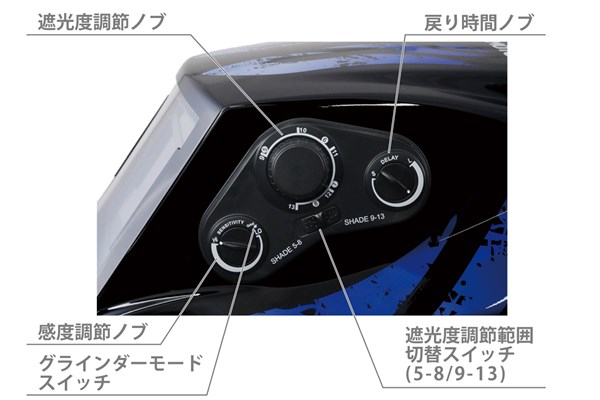

製品特長

＜遮光度調節範囲切替スイッチ＞
・遮光度番号を「5-8」または「9-13」の範囲で切替可能。
＜遮光度調節ノブ＞
・必要な遮光度番号に設定できます。
＜戻り時間ノブ＞
・フィルターが暗い状態から明るい状態に戻る時間を0.1秒から1.0秒まで無段階で設定可能。残光が多い場合は戻り時間を長くするなど調整が可能。

■用途に合わせて選べる2タイプ

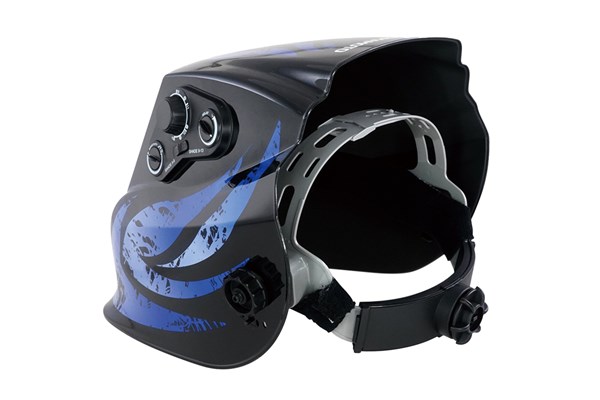

LC-700（ヘッドギアタイプ）

ヘルメットなしで装着可能

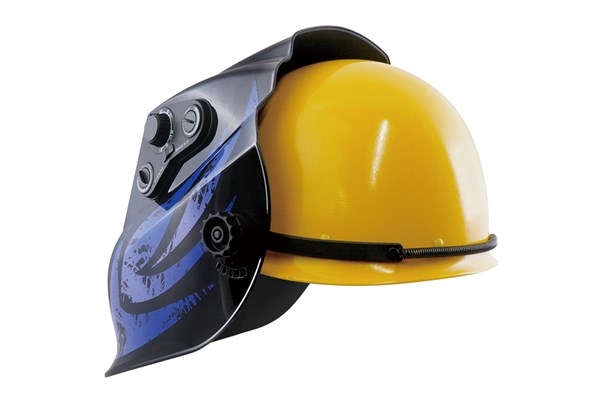

LC-800（MP帽取付けタイプ）

MP帽専用タイプ
※LC-800は一般的なMP型ヘルメットへの装着を想定しています。MP型よりつばが大きい場合には、LC-800の面体部と干渉する場合があります。

■LC-700・LC-800共通スペック

レンズ部寸法	W110×H90(mm)
質量	LC-700：520g　LC-800：470g
遮光度番号	アーク点火前3.5 アーク点火後 5～13
反応時間	(明→暗）0.00004秒以下 23℃時（暗→明）0.1秒～1.0秒調整可能
感度調節	高ー低：無断階調節／グライディングモード
適温範囲	ー10℃〜55℃
電源	太陽電池／バックアップ電池（3Vリチウム電池交換可能 CR2450）
適合規格	EN379　ANSI Z87.1
カバーレンズ(LC-700・LC800共通)	外側用LCP-7 、内側用LCP-8 ※出荷単位／各5枚
使用可能溶接	MIG : MAG/Co2 : SMAW（被覆アーク溶接）、エアガウジング,TIG(低アンペアTIG溶接察知機能)、プラズマアーク溶接・切断

仕様

製品WHD(mm)	レンズ：W110×H90 (mm)
質量	470g
フレームカラー	ブラック×ブルー
遮光度番号	3.5→5～13
適合規格	ANSI（Z87.1） EN（CE）
販売価格	35,640円（税込）

■反応時間（明→暗）： 0.00004秒以下(23℃時)
　　　　　（暗→明）： 0.1秒～1.0秒　調整可能
■感度調節：高ー低：無断階調節／グライディングモード
■適温範囲：ー10℃～55℃
■電源：太陽電池／バックアップ電池（3Vリチウム電池交換可能 CR2450）
■適合規格：EN379 ANSI Z87.1
■カバーレンズ(LC-700・LC800共通)：外側用LCP-7 、内側用LCP-8 ※出荷単位／各5枚

UVカット
ヘルメット取付式
MP型

サポート

ご利用ガイドを見る

交換パーツ

よくある質問

電源スイッチがありますか？もしくは、自動的に電源オン・オフとなるのでしょうか？

スイッチはありません。ソーラーバッテリーとリチウムバッテリーにより稼働します。
センサーが溶接光等を感知した時がONの状態です。
通常はソーラーバッテリーを主電源としており自動的にON/OFFします。

未使用時の電源管理はどうなっていますか？
電源オフにしたままどのぐらいバッテリーが持ちますか？

通常は溶接光の光で充電を繰り返しますが、暗い場所等で長期間保存した場合は、ソーラーバッテリー側の充電がなくなると、バックアップ用のリチウムバッテリーから電源を供給します。
もし作動しなくなった場合は、太陽光にLC-800を１時間程度放置し、充電すれば作動可能となります。
※それでも作動しない場合は、バックアップ電池が切れている可能性がありますので、電池を交換してください。

つばありヘルメットへの装着は可能でしょうか？

LC-800は一般的な MP型ヘルメットへの装着を想定しています。
MP型よりつばが大きい場合には、LC-800の面体部と干渉する場合があります。

液晶溶接面が反応しません

①センサーや外側保護プレートが汚れたり破損していると作動しません。汚れを拭き取ったり、プレートを交換してください。
②反応が遅い場合、環境温度が低すぎることが考えられます。-10℃以下の環境下では使用できません。
③直射日光に当たる場所に30分程度放置し、ソーラーバッテリーでの動作確認をしてください。
④それでも動作確認できない場合は、リチウムバッテリーが低下している可能性があります。リチウムバッテリー（CR2450/1個）を交換してください。

※使っていなくてもシャッターのセンサーには微弱な電流が流れていますので、長期保管でも電池は消耗します。
